Spline Shafts

Disesuaikan dening pabrik Feida Machinery, shafts spline minangka komponen mekanik sing duwe ridges utawa untu lan fungsine kanthi nyambungake karo grooves ing komponen kawin, nransfer torsi menyang komponen kawin. Seri Spline Shafts kalebu Rectangular Spline ShaftlanInvolute Spline Shaft.

Parameter inti:

Modul: M0.5-5

Kelas presisi: ISO/DIN 6-10

Jumlah untu: liyane untu, kapasitas mbukak luwih

Sudut tekanan: nilai umum yaiku 30, 37,5, lan 45 derajat.

Sudut tekanan sing luwih cilik menehi kapasitas beban sing luwih dhuwur; amba luwih gedhe luwih apik kanggo sambungan ngusapake.

Diameter pitch: bunder referensi teoretis.

Rong jinis umum:

1. Rectangular spline shafts: Amarga saka untu sakcara-sisi karo persegi dowo (flat) ndhuwur lan werna, padha  duwe kaluwihan saka desain prasaja, biaya Manufaktur kurang, lan mesin gampang lan pengawasan.

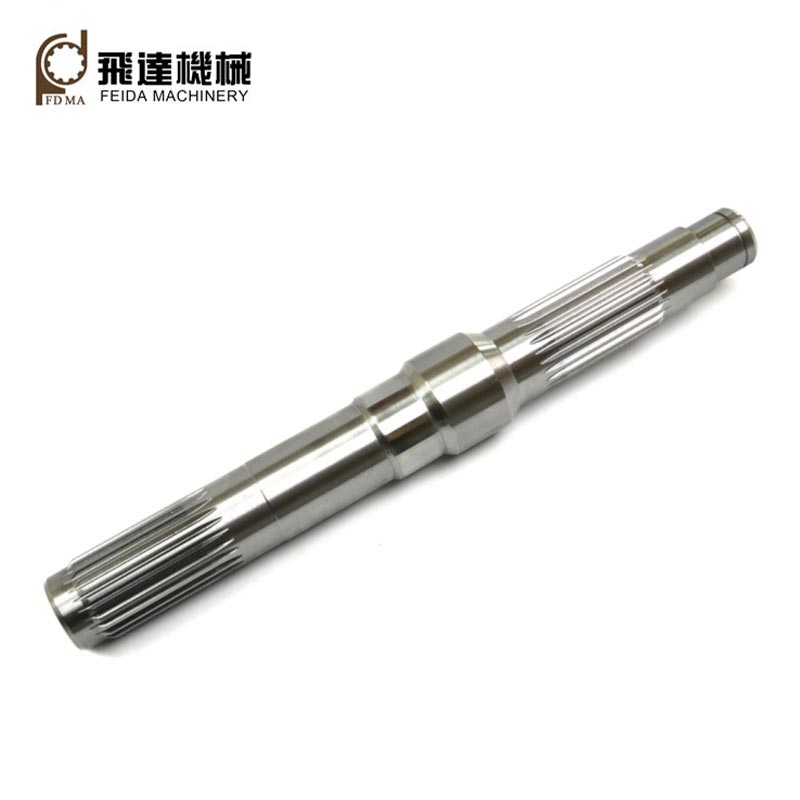

2. Involute spline shafts: Padha duwe kurva involute (padha karo gear untu), dibunderaké waos werna, seragam pitch, asil ing poto-centering  fungsi, kapasitas mbukak dhuwur, kekuatan dhuwur, lan interchangeability.

Aplikasi:

Shafts spline involute cocok kanggo sambungan karo beban gedhe, syarat akurasi centering dhuwur, lan dimensi gedhe. Biasane digunakake ing macem-macem aplikasi, kayata sistem powertrain otomotif, mekanisme kemudi, mesin kapal, sistem baling-baling, winch, mesin pesawat, gearbox, diferensial, kasus transfer, lsp.

Sawise luwih saka 30 taun pembangunan, Feida Machinery saiki wis telung pabrik: siji kanggo komponen transmisi mechanical, siji kanggo bagean tliti selaras, lan siji kanggo sheet metal parts.We bisa kanggo gawé kualitas dhuwur spline shafts nggunakake CNC spline Techniques Processing (eg, hobbing, mbentuk, broaching, grinding, etc.) lan bahan baku kualitas dhuwur. (contone, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, lsp.).
