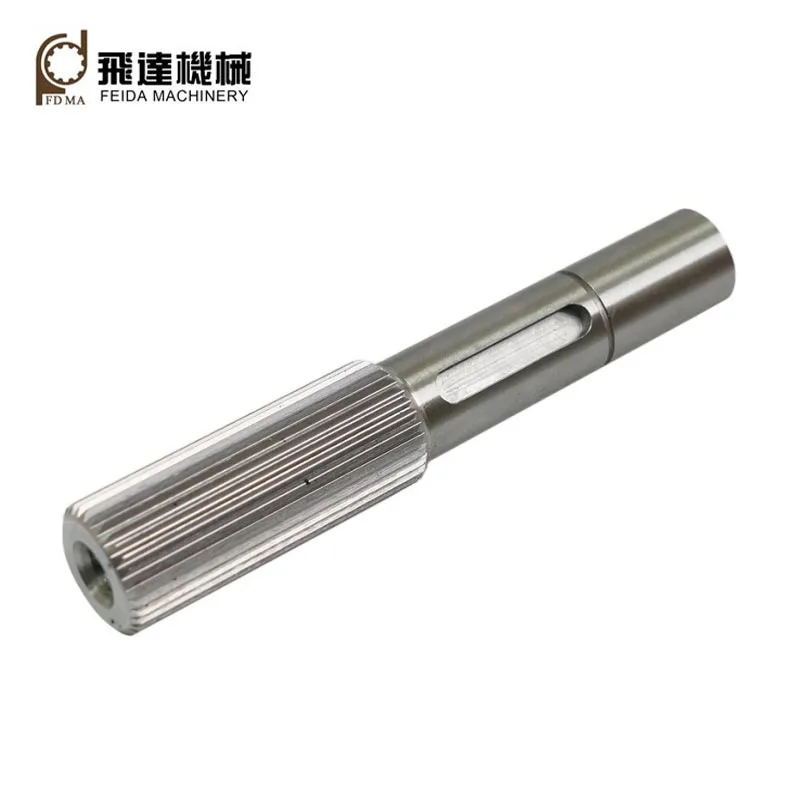

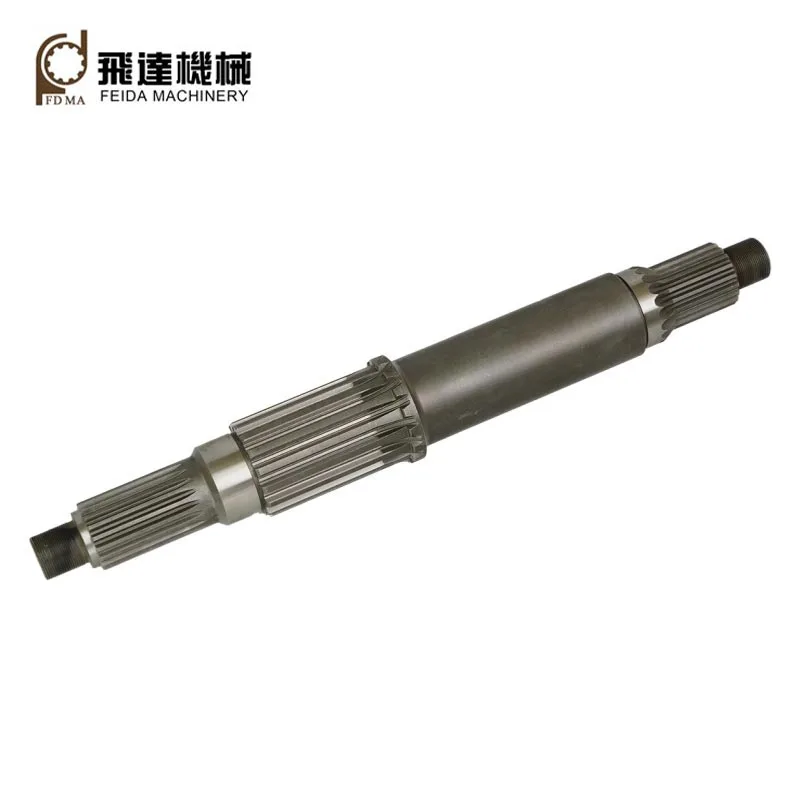

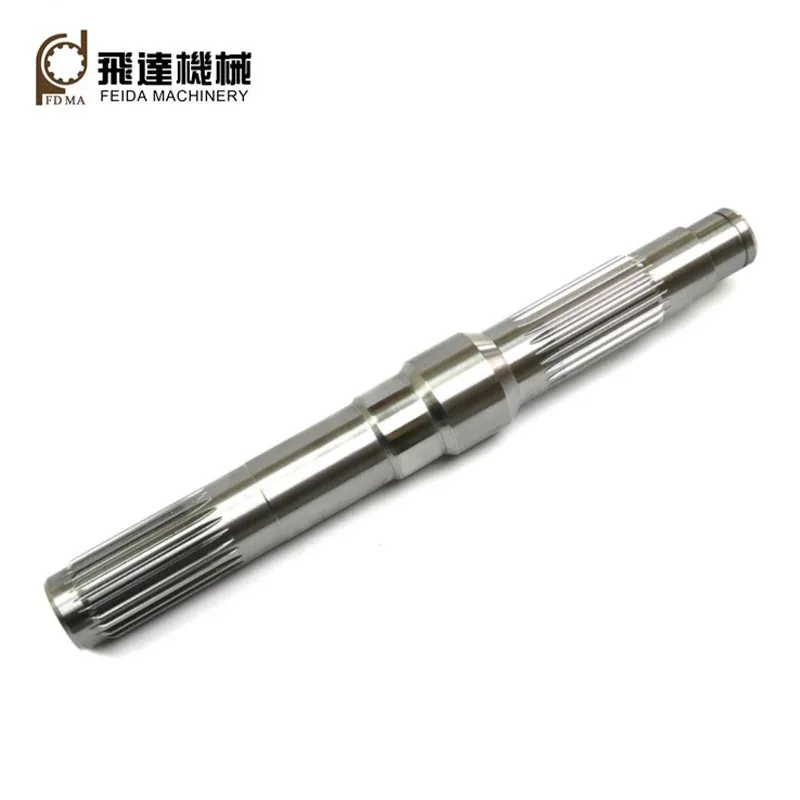

Spline Shafts

Disesuaikan dening pabrik Feida Machinery, shaft spline minangka komponen mekanik sing duwe ridges utawa untu lan fungsi dening meshing karo grooves ing komponen kawin, nransfer torsi kanggo komponen kawin.Saliyane ngirim torsi, uga duwe fungsi kayata nyerep misalignment, nambah kekuatan, nyuda geter lan gangguan, nyederhanakake perakitan lan disassembly, ngusapake aksial, lsp.

Rong jinis umum

1.Rectangular: Amarga untu sing lurus kanthi pucuk lan oyod persegi panjang (flat), duwe kaluwihan. desain prasaja, biaya Manufaktur kurang, lan mesin gampang lan pengawasan.
2. Involute: Dheweke duwe kurva involute (padha karo untu gear), oyod untu bunder, pitch seragam, nyebabake fungsi timer centering, kapasitas mbukak dhuwur, kekuatan dhuwur, lan interchangeability.

Parameter inti

Modul: M0.5-5
Kelas presisi: ISO/DIN 6-10
Jumlah untu: liyane untu, kapasitas mbukak luwih
Sudut tekanan: nilai umum yaiku 30, 37,5, lan 45 derajat.
Sudut tekanan sing luwih cilik menehi kapasitas beban sing luwih dhuwur; amba luwih gedhe luwih apik kanggo sambungan ngusapake.
Diameter pitch: bunder referensi teoretis.

Aplikasi

Poros spline involute cocok kanggo sambungan karo beban gedhe, syarat akurasi centering dhuwur, lan gedhe. dimensi. Biasane digunakake ing macem-macem aplikasi, kayata sistem powertrain otomotif, setir mekanisme, mesin prau, sistem baling-baling, winch, mesin pesawat, gearbox, diferensial, kasus transfer, etc.

Sawise luwih saka 30 taun pembangunan, Feida Machinery saiki wis telung pabrik: siji kanggo transmisi mechanical komponen, siji kanggo bagean tliti selaras, lan siji kanggo sheet metal parts.We bisa gawé kualitas dhuwur spline shafts nggunakake tèknik pangolahan spline CNC (contone, hobbing, mbentuk, broaching, grinding, etc.) lan kualitas dhuwur mentahan bahan (contone, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, lsp).

Proses mesin kabeh

Bahan baku → Forging → Turning → Spline processing → Milling → Heat treatment → Grinding → Inspection → Packing & pengiriman

Peralatan produksi utama

Kanthi luwih saka 30 taun pembangunan, Feida Machinery wis pesawat lengkap manufaktur majeng peralatan, kalebu Mesin bubut CNC, CNC gear hobber, CNC gear shaper, CNC gear cukur mesin, CNC spline broaching machine, CNC gear gilingan, CNC pusat mesin, lsp.

Perawatan Panas

Proses treament panas kita kalebu quenching & tempering, carburizing & quenching, hardening frekuensi dhuwur, carbonitriding, nitriding, etc.Through heat treament, Sifat mekanik saka shafts spline kita bisa optimized apik banget.

FAQ

Kepiye sampeyan njamin kualitas bagean presisi?

Feida wis lulus sertifikasi sistem manajemen mutu ISO:2015.
Kita ngetrapake sistem Kontrol Kualitas (QC) multi-tahap:
Inspeksi Artikel Awal (FAI): Verifikasi dimensi lengkap sadurunge produksi massal diwiwiti.
In-Process Quality Control (IPQC): Sampling mriksa saben 2-3 jam sajrone proses mesin.
100% Pemriksaan Akhir: Saben bagean ngalami mriksa pungkasan kanggo dimensi lan permukaan rampung sadurunge kemasan.

Kepiye layanan sawise dodolan sampeyan?

Kita wis netepake sistem layanan sawise-sales lengkap, kang nyedhiyani support technical pas wektune lan solusi kanggo mesthekake yen pelanggan ora kuwatir nalika nggunakake.
